大理石方箱垂直度檢驗方法

    大理石方箱垂直度檢驗方法

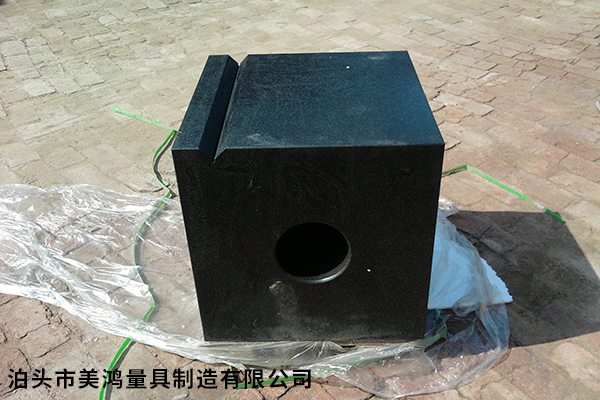

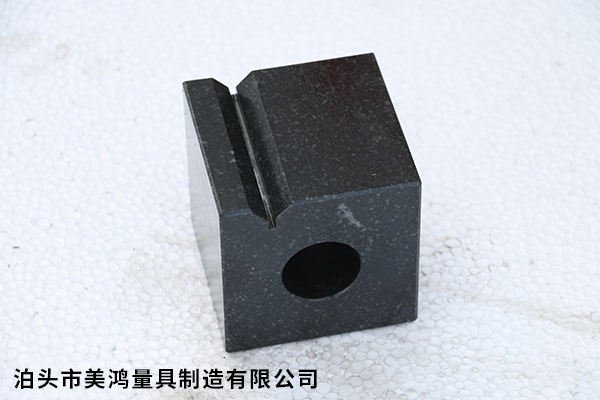

    大理石方箱是帶有一個圓形減重的正方體，其中一個工作面帶有V型槽的量具。方箱主要是適用于零件的平面度、垂直度等的檢驗和劃線?；◢徥瘷z驗方箱的6個工作面都是基準面，測量各工作面的平面度可以選用電子水平儀或自準直儀檢驗；相對面的平面度鍘選用測微表檢驗；相鄰面的垂直度也可以用測微表檢驗，但是要借助于與測量表座和測量工裝。

    檢驗花崗石方箱垂直工還是用方箱來檢驗內孔的垂直度，可以將檢驗方箱放置在一個精度級別比較高的大理石工作臺上面，這時大理石方箱就會(huì )有一面與大理石平臺工作面接觸了；隨后在準備一個可以移動的表架，可以選用大理石底座配表桿和表頭。

    隨檢測儀器工具還需要準備一個圓柱，圓柱的規格是φ15-20mm,長度在50mm左右的。將圓柱固定在花崗石檢驗方箱的底端，使之與劃線方箱的工作面接觸。這時需要將測微表的測頭放置在被測方箱中邊緣大約10mm的位置上，待平穩后記錄下來測微表的讀值。之后按逆時針?lè )较蜣D動大理石方箱的另三個面，在用同樣的方法測量讀值。測完4個工作面的垂直度所得的讀值，按照標準規范公式計算出各個角的誤差。其中相比較大的即為工作面的垂直度。

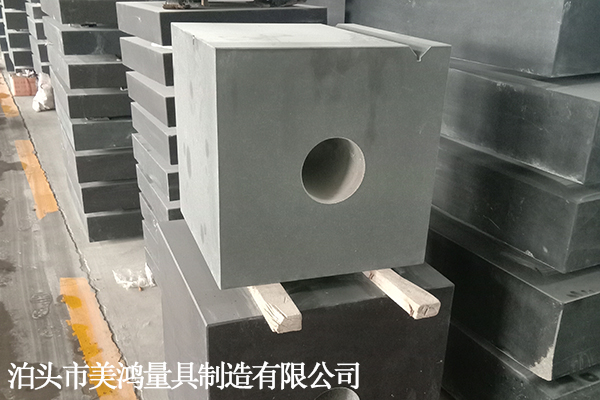

    大理石方箱廠家生產各種標準規格的方箱，比如100*100*100，200*200*200，300*300*300等，也可以訂做非標規格的檢驗方箱，也可以訂做不帶V型槽的花崗石方箱
