精密大理石V型塊校準方法

　大理石V型塊校準方法

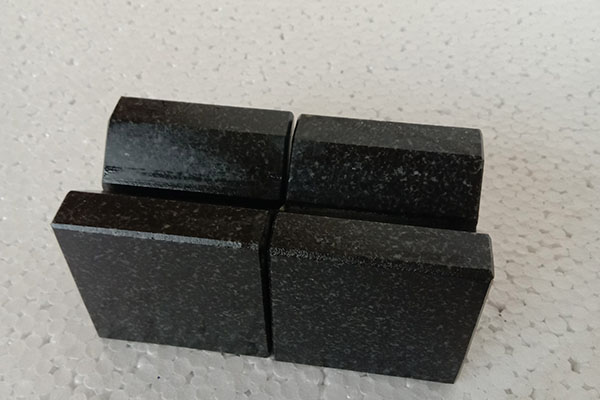

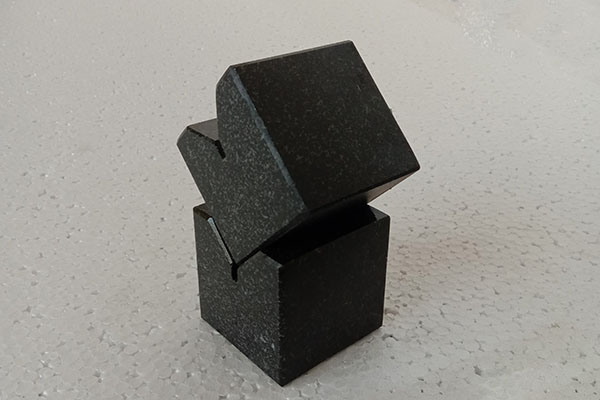

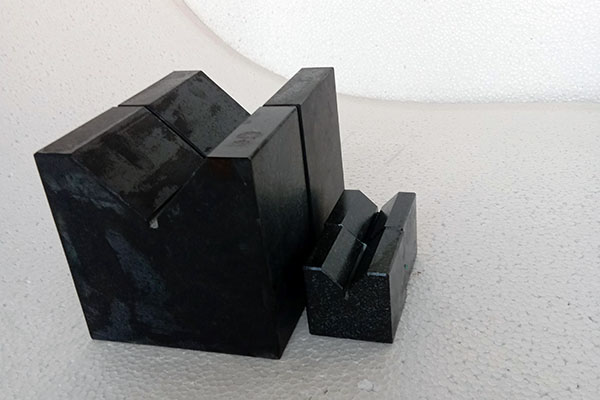

　　大理石V型塊是帶有一個V型槽的量具，在軸類零件加工或者檢測時，起到緊固或定位的作用?；◢徥疺型塊的工作臺面的平面度以及V型槽的平行度，平面度以及垂直度都需要符合標準，使用之用可以對V型塊度級別進行校準。

　　外觀校準

　　任何量具在使前和校準之前都需要對外表面進行觀察，在影響使用的缺陷下才能進行下一步的驗正，比如工作臺面的裂紋，比較深的劃痕等。

　　校準工具

　　校準工具可以選用相應度的測微儀，花崗石工作臺、圓柱體檢驗棒，刀口形直尺

　　度校準

　?、倨矫娑?/p>

　　在花崗石V型塊工作臺面的正方形對角線和橫縱方位上，用0級度的刀口形直尺以光隙方法進行檢驗。

　?、谄叫卸葘ΨQ(chēng)度

　　V型塊的平行度分別指V型槽對底面和側面的平行度。將高花崗石V型塊置于在花崗石平臺上，隨后把圓柱體檢驗棒置于在V型槽內，緊接著再用測微儀的檢測頭各自觸碰在圓柱體檢驗棒兩邊母線的較高點上，讀得兩數值之差就是對V型槽對底邊平行度差值；緊接著將V型塊旋轉180°，在依照上邊的檢測方法在檢測一回，測得V型槽對另一邊面的平行度差值，取2個平行度差值中比較大值，就是V型槽對側邊的平行度差值。

　?、鄞怪倍?/p>

　　花崗石檢驗平臺上邊置于測微儀的表加和圓柱體檢驗棒，使用0級矩形角尺調整測微儀的零位，隨后在將花崗石V型塊輕輕地置于在檢驗平臺上邊，這時需要把V型塊的側邊緊緊地靠在圓柱體檢驗棒，緊接著沿著圓柱體檢驗棒的軸線方位移動，測微儀數值中比較大的值為垂直度差值。還有V型槽對端面的垂直度也使用同樣的方示進行檢驗。
