　　設計大理石機械構件圖紙注意事項

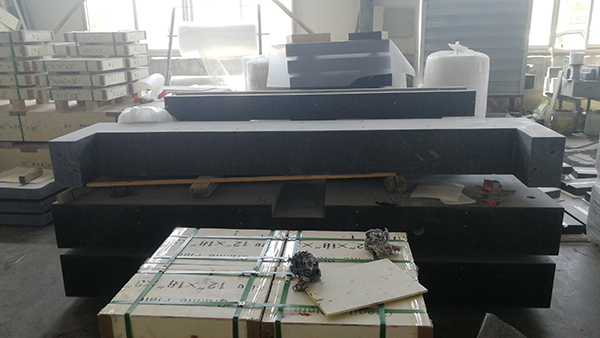

　　大理石機械構件屬于大理石量具，而且是根據用戶提供的圖紙進行加工的異型大理石平臺。這種圖紙都是用戶自己設計。

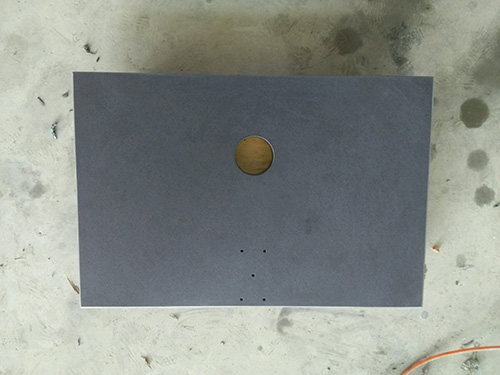

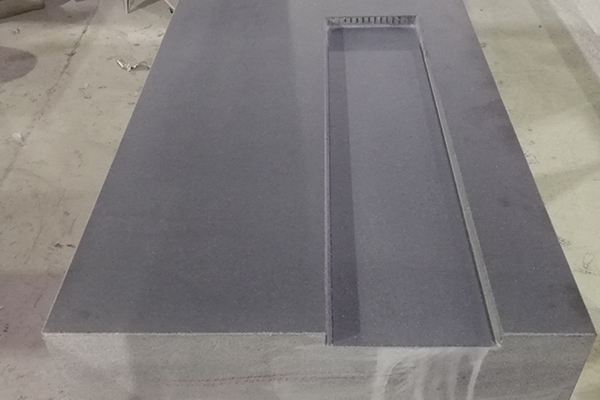

　　以大理石平臺為基準進行深一步加工，比如打孔，鑲嵌鋼套，開V型槽、T型槽，等，平面精度、垂直精度，平行度要求嚴格的都算是大理石構件。加工大理石構件的工序加比加工普通大理石平臺要復雜，精度要求也高。

　　以大理石機械構件為零部件的   測量?jì)x器，在運行測量中能順滑移動，無滯澀感。工作面測量準確，一般的劃痕不影響測量精度。缺點就是如果重力撞擊的話會(huì )碎，但是只落下一小塊，基本沒有影響原來的精度，鑄鐵撞擊盡管不會(huì )碎然而會(huì )變形影響精度，從而致使整個裝備需要拆掉換底座從新組裝?；◢徥瘷C械構件的工作表面在使用中保養維護簡便，材質穩定，能夠長期不變形。作為有著幾十年豐富經驗的大理石構件廠家，下面給大家簡單介紹下花崗石機械構件設計時需要注意的事項。

　　1.承載能力及載荷性質。需要依據大理石的物理特征來設計大理石構件規格大小，大理石抗壓強度：245-254N/㎡

　　如果設計帶直軌的花崗石機構件圖紙，直軌上是否需要螺釘，能否用其它代替，比如凹槽。

　　2.表面粗糙度和平面度。平面精度要求多少，是00級，還是高于000級，這些都需要在圖紙上注明，以方便大理石平臺廠家可以依據要求來選擇大理石原石料。

　　3.花崗石側面是否可見。是否有空氣軸承表面。

　　4.使用環境的溫度變化、濕度、振動、灰塵等。

　　5.鑲件尺寸，孔的位置精度，鑲件傳遞扭矩。

　　以上所述是美鴻量具生產大理石構件的經驗所做的簡單介紹，其實大理石機械構件圖紙都是要用戶自己依據自身設備使用情況和使用要求來進行畫圖的。
